Geborstelde gelijkstroommotor



Belangrijkste onderdelen van geborstelde gelijkstroommotoren

Borstelmotoren zijn ontworpen op basis van de vier hoofdcomponenten van hun kern: stator, rotor, commutator en borstel. Ze werken met elkaar samen om de energieomzetting en mechanische beweging van de motor te realiseren.



Stator:De stator is het vaste deel van de geborstelde gelijkstroommotor, dat voornamelijk verantwoordelijk is voor het genereren van het magnetische veld in de motor. Qua ontwerp kan de stator worden onderverdeeld in wikkelingstype en permanente magneet.



Rotor:De rotor is het roterende deel van de motor, dat hoofdzakelijk bestaat uit een spoel en een ijzeren kern, waarbij meestal gebruik wordt gemaakt van een wikkelstructuur om geïnduceerde elektromotorische kracht in een magnetisch veld te genereren.



Commutator:De commutator is een ringapparaat dat op de rotoras is geïnstalleerd, een van de belangrijkste componenten van de borstelmotor en die de stabiele werking en efficiëntie van de motor bepaalt.



Borstel:Een borstel is een beweegbaar geleidend materiaal, meestal gemaakt van grafiet of koper, dat op de commutator is gemonteerd, en zijn rol is om een ​​externe stroombron op de commutator aan te sluiten, waardoor stroom door de rotorwikkelingen kan stromen.



(Opmerking: wrijving tussen de borstel en de commutator veroorzaakt een zekere mate van slijtage, wat een van de redenen is dat borstelmotoren een relatief korte levensduur hebben en regelmatig onderhoud en vervanging vereisen.)



Motorontwerpvariaties van geborstelde gelijkstroommotor

Op basis van ontwerpvariaties kan de geborstelde gelijkstroommotor worden onderverdeeld in de volgende typen, elk met zijn eigen unieke ontwerpkenmerken:



Kronkelende statormotor:De stator van deze motor bestaat uit wikkelspoelen die via een externe stroombron een magnetisch veld opwekken. Het voordeel van dit ontwerp is dat de magnetische veldsterkte naar behoefte kan worden aangepast, maar het ontwerp is ook relatief ingewikkeld.

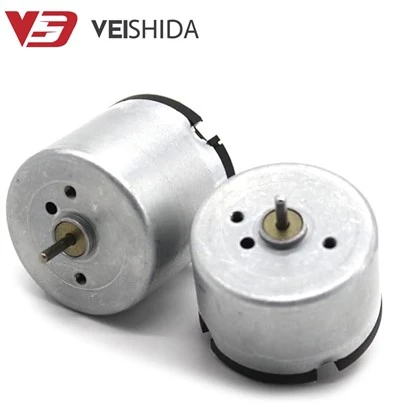

Permanente magneetmotor:De stator van deze motor maakt gebruik van een permanente magneet en het ontwerp vereenvoudigt de constructie, zodat er geen extern apparaat voor het opwekken van magnetische velden nodig is. Het volume van de motor wordt verminderd en de efficiëntie wordt verbeterd.



Axiale magneetveldmotor:Axiale magnetische veldmotor neemt axiaal magnetisch veldontwerp aan, dat wil zeggen dat het magnetische veld wordt verdeeld langs de as van de motor, niet radiaal zoals de traditionele DC-motor. Een dergelijk ontwerp kan de motorstructuur vlakker en compacter maken, terwijl een hoge koppeldichtheid wordt geboden .





Het werkingsprincipe van de geborstelde gelijkstroommotor is gebaseerd op het elektromagnetische inductie- en commutatieprincipe. Nadat de externe voeding via de borstel naar de commutator is geleid, vloeit de stroom door de commutator naar de rotorspoel, waardoor een magnetisch veld in de rotorspoel ontstaat. Omdat het magnetische veld van de stator vast is, wordt de stroom in de rotor onderworpen aan een Lorentz-kracht in het magnetische veld van de stator, waardoor een koppel ontstaat dat ervoor zorgt dat de rotor gaat roteren.



In dit proces zal de commutator voortdurend de richting van de stroom die door de rotorspoel vloeit veranderen, waardoor de rotor na elke halve omwenteling de richting van het gegenereerde magnetische veld kan beïnvloeden met het magnetische veld van de stator, waardoor een continue rotatie behouden blijft. Dit is het kernmechanisme van de borstelmotor dat kan blijven werken.





Voordelen:

Eenvoudige bediening:Alleen door de spanning of stroom aan te passen, kunt u eenvoudig de snelheid en het koppel van de motor regelen.



Hoog startkoppel:bij lage snelheid kan een hoog startkoppel worden gegenereerd. Vergeleken met sommige borstelloze motoren zijn de startprestaties van borstelloze gelijkstroommotoren superieur.



Lage kosten:Vanwege de eenvoudige structuur en het volwassen productieproces zijn de productiekosten van geborstelde gelijkstroommotoren relatief laag.



Geen complex aandrijfcircuit:Vergeleken met de borstelloze gelijkstroommotor heeft de borstelloze gelijkstroommotor geen complex elektronisch aandrijfcircuit nodig, waardoor het ontwerp eenvoudiger wordt.



Nadelen:

Hard geluid:Tijdens het werkingsproces zal het, als gevolg van het contact en de wrijving van de borstel en de commutator, een bepaald geluid produceren.



Korte levensduur:Door de voortdurende wrijving van de borstel en de commutator is de levensduur van de geborstelde gelijkstroommotor relatief kort.



Probleem met elektrische vonk:Wanneer de borstel in contact komt met de commutator, zullen er elektrische vonken ontstaan, die niet alleen de slijtage van de onderdelen versnellen, maar in sommige gevallen ook veiligheidsrisico's kunnen veroorzaken.





De toepassing van geborstelde gelijkstroommotoren is zeer breed en omvat huishoudelijke apparaten, auto-industrie, industriële automatisering, elektrisch gereedschap, speelgoed en andere gebieden. De eenvoudige structuur, lage kosten, gemakkelijk te bedienen, geschikt voor elektrische scheerapparaten, elektrische tandenborstels, raammotoren en andere kleine apparatuur en apparaten. Bovendien worden borstelmotoren ook vaak aangetroffen in bepaalde medische apparatuur, kantoorapparatuur en onderwijsrobots.



Hoewel met de ontwikkeling van borstelloze DC-motoren producten op veel gebieden geleidelijk borstelloze motoren hebben aangenomen om de efficiëntie en levensduur te verbeteren, neemt het vanwege de lage kosten en eenvoudig te bedienen kenmerken van borstelloze DC-motoren een belangrijke positie in in sommige kostengevoelige motoren. , compacte producten met een lage levensduur.





Wij zijn een fabrikant van geborstelde gelijkstroommotoren

Als bekende motorfabrikant in China beschikt VSD over een sterke productiecapaciteit en onderzoeks- en ontwikkelingskracht. De motorenfabriek van het bedrijf heeft een oppervlakte van meer dan 10,{2}} vierkante meter, met meer dan 500 eerstelijnswerknemers en meer dan 100 managementpersoneel, waaronder 25 senior R&D-personeel. Het team zet zich in voor voortdurende innovatie en ontwikkelt gemiddeld elke twee maanden een nieuwe motor om aan de marktvraag te voldoen.



VSD produceert 4,5 miljoen motoren per maand (inclusief geborstelde gelijkstroommotoren), wat de efficiënte productiecapaciteit aantoont. Het bedrijf beschikt niet alleen over geavanceerde productieapparatuur, maar zorgt ook voor producten van hoge kwaliteit om aan de behoeften van klanten over de hele wereld te voldoen door middel van wetenschappelijke managementconcepten en procesoptimalisatie.

Professionele leveranciers van geborstelde gelijkstroommotoren

Als professionele leverancier van geborstelde gelijkstroommotoren levert VSD niet alleen producten, maar biedt hij ook een volledig assortiment oplossingen aan klanten. Het bedrijf beschikt over een groep goed opgeleide internationale verkoopteams, die niet alleen de behoeften van klanten begrijpen, maar ook professionele suggesties doen op basis van marktveranderingen om ervoor te zorgen dat u de beste productselectie krijgt.



Het perfecte pre-sale, verkoop en after-sales servicesysteem van VSD zorgt ervoor dat elke klantvraag snel binnen 24 uur kan worden beantwoord. Wat de levertijd betreft, presteert VSD goed, meestal binnen 3-7 dagen om de monsterproductie te voltooien, de algehele leveringsnauwkeurigheid is maar liefst 95%. Dit soort efficiënte service en nauwkeurig tijdbeheer helpen klanten om het initiatief te nemen in de projectplanning.



Aangepast ontwerp en OEM/ODM-service

VSD levert niet alleen standaardproducten, maar kan het ontwerp ook aanpassen aan de specifieke behoeften van klanten om aan de behoeften van verschillende speciale toepassingen te voldoen. Of het nu gaat om productvorm, prestatieparameters of speciale functies, VSD kan motoroplossingen op maat maken voor klanten. Daarnaast levert VSD OEM- en ODM-diensten om klanten te helpen unieke producten te creëren en een concurrentievoordeel op de markt te behouden.



Let op: Omdat wij zowel fabrikant als leverancier zijn, is er geen tussenpersoon om winst te maken. Laat uw contactgegevens en wensen achter, en wij geven u binnen de kortst mogelijke tijd de nieuwste en gunstigste prijs.



Ontvang de prijs van een geborstelde gelijkstroommotor
