Wat is een DC -motor

In de moderne industrie en het leven, hoewel we geen motoren kunnen zien, gaan we er elke dag mee om en zijn DC -motoren de meest klassieke en gewone. Of het nu uw huiselijke elektrische ventilator, speelgoed voor kinderen, autootwissers of zelfs de stroombron achter een geautomatiseerde robotarm is, deze kan worden aangedreven door een DC -motor.



Dus, wat is een DC -motor? Simpel gezegd, het is een apparaat dat DC -elektrische energie omzet in mechanische energie. Hoewel de geschiedenis van DC -motoren kan worden herleid tot de 19e eeuw, is deze niet geëlimineerd door de tijd. In plaats daarvan blijft het actief in de velden van kleine schijven en zeer nauwkeurige controle. Met de ontwikkeling van elektronische controletechnologie zijn de soorten DC -motoren constant verrijkt, zoals geborstelde DC -motoren, borstelloze DC -motoren, Coreless DC -motoren, versnellingsmotoren, enz. Verschillende typen zijn geschikt voor verschillende scenario's en apparatuur.



In dit artikel zullen we u meenemen door de principes, structuren en classificaties om het werkmechanisme en de toepassingsscenario's van DC -motoren volledig te begrijpen, waardoor u snel aan de slag gaat met dit belangrijke elektromechanische product.





Hoe DC -motoren werken: hoe produceren magnetische velden en stromen rotatie?

Om het werkende principe van een DC -motor te begrijpen, kunnen we het in één zin samenvatten: stroom stroomt door de draad, de draad wordt onderworpen aan kracht in het magnetische veld, waardoor de rotor wordt gedreefd om te roteren.



Met andere woorden, een DC -motor is als een "energieconversiefabriek": het ontvangt DC -vermogen van een stroombron en genereert vervolgens elektromagnetisch koppel door de interne anker die onder de werking van het magnetische veld wikkelt, waardoor het mechanische deel wordt gedreven om te roteren.



Working Principle Diagram



Waarom kan het roteren? Het principe komt eigenlijk uit de "linkerregel"

Wanneer de stroom door een draad in een magnetisch veld gaat, wordt de draad onderworpen aan een kracht loodrecht op de richting van de stroom en het magnetische veld. Dit is de beroemde "ampere kracht". U kunt de "linkerregel" gebruiken om de richting van de kracht te bepalen.



In een DC -motor werkt deze kracht op meerdere spoelen op het anker en komt uiteindelijk samen in een continue rotatiekracht.



Commutator: de sleutel tot continue rotatie

Maar er is een probleem: als de spoel altijd één richting in het magnetische veld bewaart, stopt de motor na een halve draai. Om dit probleem op te lossen, wordt een zeer kritisch apparaat toegevoegd aan de DC -motor - de commutator.



De commutator zal continu de richting van de stroom veranderen tijdens de rotatie van het anker, zodat de spoel altijd in dezelfde richting in het magnetische veld wordt gedwongen, waardoor continue rotatie wordt bereikt.



Deze eenvoudige en efficiënte structuur is een van de belangrijke redenen waarom DC -motoren veel worden gebruikt. Als je meer wilt weten: waarom genereren het huidige en magnetische veld een koppel? Hoe bereikt de commutator daadwerkelijk commutatie? Hoe bereikt het ankerkrachtproces een continue output? Dan kun je dit artikel lezen "Het werkende principe van DC -motoren: de prachtige combinatie van magnetisch veld en stroom"





Waar is een DC -motor van gemaakt? Laat me je de belangrijkste componenten laten zien

Hoewel er veel soorten DC -motoren zijn (zoals geborsteld, borstelloze, permanente magneet, enz.), Zijn hun basisstructuren ongeveer vergelijkbaar. Laten we een geborstelde DC -motor als voorbeeld nemen om de kerncomponenten en functies een voor een te begrijpen.



1. Armin: de hoofdpersoon van het omzetten van elektrische energie in mechanische energie

Het anker is het roterende deel van de motor, meestal samengesteld uit een ijzeren kern met koperdraad eromheen. Het wordt op de spoel geplaatst en wanneer directe stroom door het anker gaat, genereert het het koppel onder de werking van het magnetische veld, waardoor de motor wordt gedreven om te roteren.



Het anker is zowel het "vermogensuiteinde" als de directe drager van elektromagnetische kracht. Het ontwerp beïnvloedt de efficiëntie en prestaties van de motor.



2. Commutator: een "schakelaar" die continue rotatie mogelijk maakt

De commutator is een apparaat dat het anker en de borstels verbindt, meestal een gesegmenteerde koperen ring. De functie ervan is om automatisch de richting van de stroom te wisselen wanneer het anker roteert, waardoor het anker continu roteert. Het is een onmisbare component in geborstelde motoren.



3. Borstel: geleidende brug

De borstel is een sleutelcomponent dat directe stroom van een externe stroombron in de ankerwikkeling introduceert. Veel voorkomende materialen zijn composieten van grafiet of metaal-grafiet. Het neemt contact op en glijdt met de commutator, waardoor de stroom stabiel aan het roterende anker kan worden afgeleverd.



Opgemerkt moet worden dat borstels onderdelen dragen en zullen verslijten na langdurig gebruik. Ze moeten regelmatig worden vervangen, wat ook een belangrijk onderdeel is van het onderhoud van het penseelmotor.



4. Stator: het statische deel dat het magnetische veld genereert

De stator is het stationaire deel van de motor, dat verantwoordelijk is voor het bieden van een constant magnetisch veld voor het anker. De stator kan een permanente magneet zijn (dwz een permanente magneet DC -motor) of een aangedreven spoel (dwz een excitatie DC -motor). Het kan worden onderverdeeld in verschillende typen volgens de verschillende manieren om het magnetische veld te genereren.



5. Huisvesting en lagers: structuur en ondersteuning

De motorische behuizing speelt voornamelijk een beschermende en fixerende rol, terwijl het interne lager zorgt voor de soepele en lage wrijving rotatie van het anker, wat de basisstructuur is om de levensduur en stabiliteit van de motor te waarborgen.



Samenvatting: De kernstructuur van een DC -motor omvat: anker, commutator, borstels, stator, lagers, enz. Deze componenten werken samen om de conversie van elektrische energie in mechanische energie te voltooien, wat de garantie is voor de efficiënte werking van de motor.





Wanneer veel mensen voor het eerst een DC -motor leren kennen, denken ze misschien dat het slechts een kleine motor is die kan worden gedraaid door aan te schakelen. Maar in feite kunnen DC -motoren worden geclassificeerd uit meerdere dimensies, zoals commutatiemethode, magnetische veldbron, wikkelstructuur, enz. De volgende zijn de drie meest voorkomende classificatiemethoden:



Volgens de commutatiemethode:

Geborsteld DC -motor

Dit is het meest klassieke type DC -motor, met een eenvoudige structuur en lage kosten. Het schakelt de richting van de stroom door het mechanische contact tussen de borstel en de commutator om de continue rotatie van de motor te behouden.



Voordelen: eenvoudige structuur, gemakkelijk te bedienen, lage kosten, geschikt voor speelgoed, kleine apparaten, enz.



Nadelen: borstels zijn gemakkelijk te dragen, korte levensduur, luid werkgeluid, frequent onderhoud.

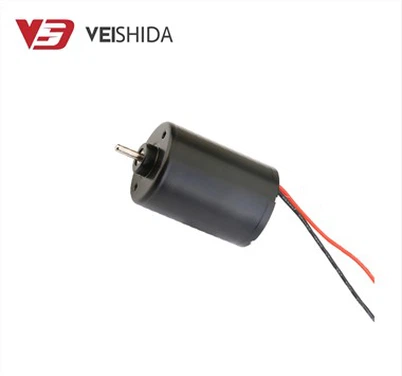

Borstelloze DC -motor

De borstelloze motor elimineert de borstels en commutator en gebruikt een elektronisch besturingssysteem voor commutatie, waardoor het efficiënter is en een langere levensduur heeft.



Voordelen: hoog efficiëntie en stilte, lange levensduur, in principe onderhoudsvrij, geschikt voor apparatuur van midden tot hoog end, zoals drones en elektrisch gereedschap.



Nadelen: vereist een speciale controller, hoge kosten, complex besturingssysteem



Volgens de bron van magnetisch veld:

Permanente magneet DC -motor (PMDC -motor)

Permanente magneten worden gebruikt om de veldwikkeling te vervangen om het magnetische veld te genereren. Ze hebben een compacte structuur en snelle reactie. Ze worden vaak gebruikt in elektrische voertuigen, automatische deuren, robots, enz. Ze kunnen geborsteld of borstelloze motoren worden.



Voordelen: eenvoudige structuur, klein formaat, hoge efficiëntie, snelle dynamische respons



Nadelen: de magnetische veldsterkte kan niet worden aangepast en de bovengrens van vermogen wordt beperkt door het magnetische materiaal.



Opgewonden DC -motor

Het magnetische veld wordt gegenereerd door de elektromagnetische spoel (excitatiewikkeling), die kan worden onderverdeeld in serie -excitatie, parallelle excitatie, samengestelde excitatie, enz. Het is geschikt voor industriële apparatuur die een groot startkoppel of een brede snelheidsregelbereik vereist.



Voordelen: verstelbaar magnetisch veld, sterk koppel, geschikt voor hoge vermogensomstandigheden



Nadelen: complexe structuur, moeilijk te beheersen, relatief groot formaat



Volgens de wikkelstructuur of het aantal voedingsfasen (meestal gebruikt voor borstelloze motoren):

Het "fasummer" van een motor verwijst naar het aantal kanalen waardoor stroom door de wikkeling gaat. Gemeenschappelijke typen omvatten eenfase, tweefasen en driefasen. Deze classificatie is met name belangrijk in borstelloze DC -motoren (BLDC's), omdat verschillende fasegallen een significante invloed hebben op de hardloopstabiliteit, besturingsmethoden en applicatiegebieden van de motor.



Eenfase borstelloze DC-motor

Eenfase-motoren hebben de eenvoudigste structuur en vereisen meestal slechts twee draden om te regelen. Het aandrijfcircuit heeft lage kosten, dus ze worden vaak gebruikt in micro -apparaten met lage prestaties.

Voordelen: eenvoudigste structuur, lage kosten, geschikt voor lage koppeltoepassingen zoals kleine ventilatoren en draagbare apparaten



Nadelen: grote koppelschommelingen, niet zo soepel als multi-fase motoren bij het starten



Tweefasige borstelloze DC-motor

Het is complexer dan enkele fase, meestal met behulp van een vierdraads of zes-draads structuur, en is flexibeler in controle. Het is vergelijkbaar met de stappenmotorstructuur, maar de aandrijfmethode is anders.

Voordelen: compacte structuur, stabiele werking, gewoonlijk gebruikt in micro -apparaten en medische instrumenten



Nadelen: vergeleken met driefasige motoren is er nog steeds een bepaalde koppelschommelingen



Driefasige borstelloze DC-motor

Het is de meest mainstream en best presterende borstelloze motorstructuur op de markt, met een soepele werking en continu koppel, en wordt veel gebruikt in verschillende toepassingen van midden tot hoog.

Voordelen: continu koppel, hoog efficiëntie, stille werking, het is het meest mainstream type borstelloze motor, veel gebruikt in elektrische voertuigen, elektrisch gereedschap, drones, enz.



Nadelen: het besturingssysteem is complex en de kosten zijn relatief hoog



Verschillende classificatiemethoden onthullen de belangrijkste verschillen in motorstructuur, prestaties en toepassing. Het is vermeldenswaard dat deze classificaties niet elkaar uitsluiten. Een motor kan bijvoorbeeld een driefasige borstelloze permanente magneet-DC-motor zijn, die voldoet aan alle drie de classificatieafmetingen. Het begrijpen van deze basisprincipes zal helpen bij de daaropvolgende selectie- en toepassingsbeslissingen.





In moderne engineering en het leven zijn DC -motoren overal. Met de voordelen van eenvoudige controle, snelle respons en diverse structuren worden DC -motoren veel gebruikt in verschillende producten en systemen. Van huishoudelijke apparaten tot industriële automatisering tot drones en medische apparatuur, DC Motors "empowerment" alles.



Hierna volgen verschillende typische applicatiescenario's, gedeeld door de industrie of functie:

1. Huisapparatuur en dagelijkse elektronische apparaten

DC -motoren komen het meest voor bij kleine huishoudelijke apparaten. Ze zijn compact en stil, geschikt voor toepassingen die een lage spanning, lage ruis en lage kosten vereisen.



Vacuümreinigers, haardrogers, blenders (hoge snelheid, goede stabiliteit)



Elektrische tandenborstels, elektrische scheerbanen (met geborstelde of korselloze motoren)



Elektrische gordijnen, elektrische deursloten (lage spanning, toepassingen met een laag stroomverbruik)



Gemeenschappelijke typen: geborstelde motor, coreless -motor, kleine borstelloze DC -motor



2. Speelgoed, modellen en entertainmentelektronica

Van auto's op afstand tot drones, DC -motoren spelen een sleutelrol. Hoge snelheid, snelle respons, lichtgewicht en compactheid zijn de basisvereisten van dergelijke scènes.



Auto's en vliegtuigen op afstand (met behulp van borstelloze motoren om snelheid en uithoudingsvermogen te verhogen)



Robots, robotarmen (encoder DC -motoren die nauwkeurige controle vereisen)



Gemeenschappelijke typen: borstelloze DC -motor, DC -motor met encoder, coreless -motor



3. Industriële automatisering en mechanische drive

De prestatie -eisen voor motoren in industriële omgevingen zijn hoger en moeten kenmerken hebben zoals een hoog koppel, sterke controleerbaarheid en een lange levensduur.



Geautomatiseerde productielijn (DC Servo Motor, Encoder Feedback System)



Transportapparatuur, elektrische duwstang (permanente magneet DC -motor, tandwielmotorcombinatie)



CNC Machine Tools (zeer nauwkeurige borstelloze DC-motoren)



Gemeenschappelijke typen: Servo DC -motor, DC -motor met een hoog koppel, motor met reductiewiel



4. Transport en groene reizen

Groene reisgereedschap zoals elektrische fietsen, elektrische voertuigen en balansfietsen gebruiken in principe DC-motoren als hun energiekern, vooral zeer efficiënte borstelloze DC-motoren.



Elektrische fiets (borstelloze hubmotor)



Elektrische scooter (24V \/ 36V borstelloze motor)



Smart Balancing Car (High Torque DC -motor met besturingssysteem)



Gemeenschappelijke typen: Hub borstelloze motor, 48V borstelloze motor, zeer efficiënte DC-motor



5. Medische hulpmiddelen en precisieapparatuur

DC -motoren, met name korselloze motoren en servo -motoren, worden ook op grote schaal gebruikt in het veld Medical Equipment, dat extreem hoge vereisten heeft voor lawaai, volume en responssnelheid.



Infusiepomp, micro -ventilator (coreless motor, gevoelige respons)



Elektrische chirurgische instrumenten (hoge snelheid, borstelloze motor met laag geluid)



Oogheelkundige onderzoeksapparatuur (ultra-lage trillingsservomotor)



Gemeenschappelijke soorten: Coreless DC -motoren, kleine servo DC -motoren, borstelloze motoren



DC -motoren zijn diep ingebed in ons leven en industriële systemen vanwege hun flexibele structuur, eenvoudige controle en snelle respons. Van speelgoed voor kinderen tot high-nauwkeurige medische apparatuur, van geautomatiseerde productielijnen tot elektrische reisgereedschap, allemaal afhankelijk van DC-motoren om drive en intelligentie te bereiken.



Verschillende applicatiescenario's hebben verschillende vereisten voor het spanningsniveau van DC -motoren. Wilt u weten hoe u 12V, 24V, 36V of 48V volgens uw behoeften kunt kiezen? U kunt verwijzen naar onze "DC Motorspanningsniveau Analyse -gids".
